BM6-W系列摆线马达规格及型号

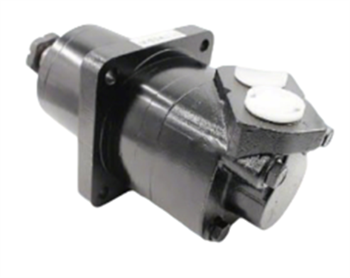

BM6-W系列摆线马达是一款采用先进端面配流结构的液压马达，核心采用镶柱式转定子付，具备压力补偿功能，输出扭矩大、能承受较高径向载荷，运转平稳、效率高且寿命长，可在标准结构基础上根据用户需求变型设计，主打车轮行走适配特性，广泛应用于工程机械、农业机械、石油机械、起重运输机械等多个领域。以下是其完整型号分类及详细规格参数。
一、型号分类
BM6-W系列摆线马达的型号以“BM6-W + 数字”命名，数字对应马达的核心几何排量参数，目前主流型号分为8种，分别为：BM6-W100、BM6-W160、BM6-W200、BM6-W245、BM6-W315、BM6-W400、BM6-W500、BM6-W630。各型号的核心区别在于几何排量不同，进而导致输出扭矩、转速、功率等关键性能参数存在差异，可根据设备行走负载、转速需求及工况条件灵活选型，其中BM6-W245为该系列应用较广泛的车轮行走专用型号。
二、详细规格参数
以下为各型号的核心规格参数，其中连续值指马达可长期连续工作的最大值，断续值指每分钟工作6秒的最大值，峰值指每分钟工作0.6秒的最大值，参数参考行业标准及厂家实测数据（以BM6-W系列主流厂家参数为准），不同厂家略有差异，以实际供货为准；间断压力或间断转速允许持续时间为每分钟最多10%的许可值。
|
型号
|
几何排量（cm³/rev）
|
最高转速（rpm）
|
最大扭矩（N·m）
|
最大输出功率（kW）
|
最高工作压差（MPa）
|
最大流量（L/min）
|
重量（kg）
|
|
|
|
连续/断续
|
连续/断续/峰值
|
连续/断续
|
连续/断续/峰值
|
连续/断续
|
|
|
BM6-W100
|
102
|
850/980
|
280/420/500
|
12.5/16.8
|
14.0/18.0/22.0
|
85/110
|
26.8
|
|
BM6-W160
|
165
|
680/820
|
450/680/780
|
13.2/18.5
|
14.0/18.0/22.0
|
85/110
|
27.5
|
|
BM6-W200
|
198
|
590/720
|
530/790/920
|
12.8/17.6
|
14.0/18.0/22.0
|
85/130
|
28.2
|
|
BM6-W245
|
245
|
510/650
|
650/980/1150
|
12.3/18.2
|
14.0/18.0/22.0
|
85/130
|
28.8
|
|
BM6-W315
|
312
|
420/530
|
820/1230/1420
|
11.8/16.9
|
13.0/16.0/20.0
|
85/130
|
29.5
|
|
BM6-W400
|
405
|
350/450
|
1050/1520/1750
|
10.5/15.8
|
13.0/16.0/20.0
|
85/130
|
30.3
|
|
BM6-W500
|
502
|
290/380
|
1280/1850/2100
|
9.8/14.6
|
12.0/15.0/18.0
|
85/130
|
31.2
|
|
BM6-W630
|
630
|
230/320
|
1560/2200/2480
|
8.9/13.8
|
12.0/15.0/18.0
|
85/130
|
32.4
|
三、产品核心特性
- 采用先进的镶柱式转定子参数设计，启动压力低，工作效率高且高效性保持性好，长期运行不易衰减，双向可获得同样的输出扭矩，转动惯性小，负载下易起动，正反转无需停机换向，适配频繁换向工况。
- 采用端面配流结构，结构简单紧凑，配流精度高，磨损后可自动补偿，有效保障高容积效率和长使用寿命，同时确保转速及负载速度特性平稳，减少运行噪音。
- 输出轴采用圆锥滚子轴承支撑设计，密封性能优良，可承受较高背压（允许背压可达7MPa，推荐不超过5MPa），具备较强的轴向和径向负荷承受能力，可直接驱动工作机构，无需额外添加外部轴承。
- 结构紧凑、体积小、重量轻，主打车轮行走适配特性，可根据应用需求灵活选择安装法兰、输出轴、油口形式等，允许串联和并联使用（串联时需接外泄油管），部分型号可与同类品牌产品互换。
四、适用场景
BM6-W系列摆线马达属于中轻型至中重型摆线液压马达，主打车轮行走驱动功能，广泛应用于多种机械的回转机构和行走机构中，包括农业机械（联合收割机、播种机、旋耕机、割草机）、工程机械（压路机、水泥搅拌机、清扫车、小型装载机）、渔业设备（起网机）、工业设备（输送机、操作机、机械手、卷扬机车）及石油机械、起重运输机械等领域，适配多种复杂工况需求。
五、注意事项
- 额定转速、扭矩均为额定流量和额定压力下的输出值，实际使用中需避免长期在峰值参数下运行，马达在断续工作条件下，运行时间应不超过10%，以免加剧部件磨损，影响马达使用寿命。
- 该系列马达可根据需求调整结构形式，适配不同行走机构和安装场景，若表格中型号无法满足需求，可联系厂家定制不同排量的型号，适配特殊工况需求。
- 安装及使用需遵循厂家规范，确保油口连接正确、壳体压力符合要求；推荐选用抗磨液压油（粘度37-73cst），油液清洁度需达到标准，定期更换油液并保持清洁；马达满负荷工作前，建议在工作压力的30%以下磨合1小时；背压超过5MPa时，建议接外泄油管，外泄管路需有一定节流以保持3.5Bar以上背压，可带走磨损污染物并起到冷却作用。
