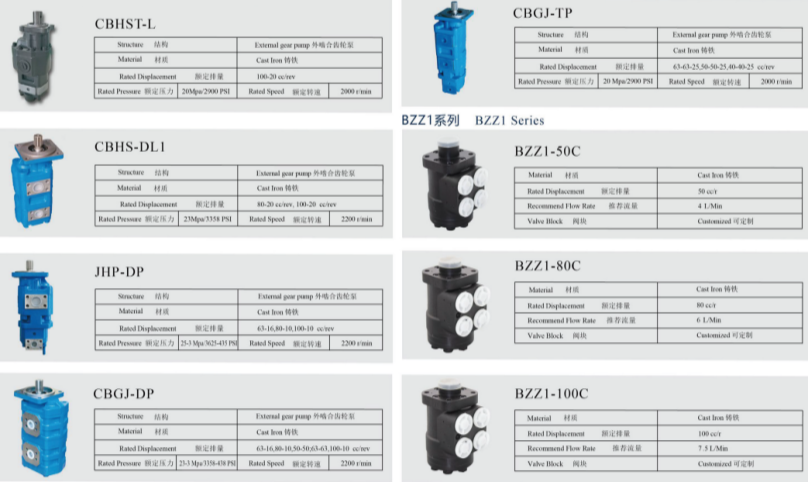

CBHS-DL1外啮合齿轮泵

CBHS-DL1外啮合齿轮泵是CBHS系列液压齿轮泵中的一款特定型号，专为车辆液压系统设计，尤其适用于自卸车、环卫车等需要举升功能的车辆，是海沃（Hyva）齿轮泵的经济替代方案。它采用外啮合工作原理，通过一对相互啮合的齿轮在泵体内旋转，实现液压油的吸入与排出，将机械能转化为液压能。

1. **强化泵体设计**：采用高强度铝合金泵体，表面经过特殊处理，具有重量轻、强度高、耐腐蚀性好等优点

2. **先进侧板结构**：特殊设计的侧板结构，提高了泵的抗高压性能和容积效率，减少内部泄漏

3. **轴端形式**：通常配备矩形花键轴（常见规格30mm或36mm），连接可靠，传递扭矩大

4. **安装方式**：标准方形法兰安装，便于在车辆上固定和拆卸

5. **进出口配置**：多种进出口位置可选，包括侧进侧出、侧进底出、底进底出、底进侧出等，适应不同车辆布局需求

6. **外啮合结构**：由主动齿轮和从动齿轮组成，结构简单紧凑，维护方便

1. **吸油过程**：当主动齿轮在动力驱动下旋转时，带动从动齿轮反向旋转，齿轮在吸油腔处逐渐脱离啮合，使吸油腔容积增大，形成局部真空，油箱中的液压油在大气压作用下通过吸油管进入吸油腔

2. **压油过程**：随着齿轮继续旋转，吸入的液压油被齿间槽带到压油腔，齿轮在压油腔处逐渐进入啮合，使压油腔容积减小，液压油受到挤压，压力升高，通过压油管输出到液压系统

3. **困油处理**：CBHS系列泵采用先进的卸荷槽设计，有效消除了外啮合齿轮泵特有的困油现象，降低噪音和振动，提高运行平稳性

 四、技术参数（参考CBHS系列通用标准）

| 参数项 | 典型值 | 说明 |

|--------|--------|------|

| 额定压力 | 20-25MPa | 最高工作压力可达25MPa |

| 公称排量 | 常见10-100mL/r | 具体排量需参考DL1型号的详细规格 |

| 转速范围 | 800-2500r/min | 最佳工作转速1500-2000r/min |

| 容积效率 | ≥90% | 高压工况下仍保持较高效率 |

| 工作油温 | -20℃~80℃ | 适应恶劣环境温度变化 |

| 适用介质 | N46号抗磨液压油 | 粘度范围15~68CST |

| 过滤精度 | ≥40μm | 建议使用不低于40μm的过滤器保护泵体 |

1. **主要应用**：自卸车举升系统、垃圾压缩车液压系统、环卫车作业系统

2. **其他应用**：叉车液压动力单元、小型工程机械辅助液压系统、农业机械液压装置

1. **安装要求**

   - 泵应通过挠性联轴器与电机或发动机连接，避免泵轴承受径向力

   - 安装面应平整清洁，法兰连接螺栓均匀紧固，防止泄漏

   - 吸油管应尽量短而粗，避免弯曲过多，减少吸油阻力

   - 吸油口应低于油箱最低油位，保证自吸能力

2. **使用维护**

   - 启动前需向泵内注满液压油，避免干运转损坏齿轮和轴承

   - 严禁带负载启动和停止泵，防止系统压力冲击

   - 定期检查液压油的清洁度和油位，及时更换滤芯和液压油

   - 工作中防止吸入空气，否则会导致流量减少、噪音增大

   - 定期检查密封件状态，发现泄漏及时更换

| 故障现象 | 可能原因 | 排除方法 |

|----------|----------|----------|

| 无压力或压力不足 | 1. 齿轮磨损严重<br>2. 密封件损坏<br>3. 吸油不畅 | 1. 更换齿轮<br>2. 更换密封件<br>3. 检查吸油管和过滤器 |

| 噪音过大 | 1. 困油现象未消除<br>2. 吸入空气<br>3. 轴承磨损 | 1. 检查卸荷槽<br>2. 排除空气<br>3. 更换轴承 |

| 泄漏严重 | 1. 密封件老化<br>2. 法兰连接松动<br>3. 泵体裂纹 | 1. 更换密封件<br>2. 紧固螺栓<br>3. 修复或更换泵体 |

| 油温过高 | 1. 压力过高<br>2. 油液粘度不当<br>3. 内部泄漏大 | 1. 调整系统压力<br>2. 更换合适粘度油液<br>3. 检修内部密封 |

CBHS-DL1外啮合齿轮泵凭借其结构紧凑、性能稳定、维护方便等特点，在车辆液压系统中得到广泛应用，是一种性价比高的液压动力元件。
