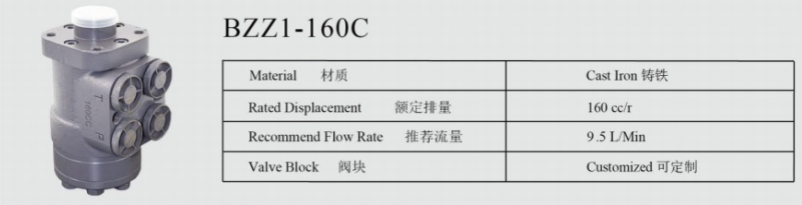

BZZ1-160C系列液压转向器

BZZ1-160C系列是**摆线转阀式全液压转向器**，属于BZZ1系列（开芯无负荷反馈型）中的160cc排量规格，广泛应用于各类低速重载车辆的转向系统，能让驾驶员以较小操纵力实现较大转向力控制，具备操作轻便、转向灵活、安装布置方便等特点。

1.  **结构组成**：主要由**随动转阀**和**摆线针轮啮合副**（计量马达）两大部分组成，采用整体式结构设计。

    *   随动转阀：负责控制液压油流向和流量，实现转向随动控制

    *   摆线针轮副：将液压能转化为机械能，同时起到计量作用，保证转向精准性

2.  **工作原理**：

    *   **中位状态**：方向盘不转动时，液压油经转向器内部开芯回路直接回流至油箱，无压力损失

    *   **转向状态**（左转/右转）：转动方向盘带动转阀阀芯偏转，改变油路方向，液压油进入摆线马达工作腔，驱动转子作行星运动，输出扭矩带动转向机构动作

    *   **应急功能**：当液压系统失效时，可通过人力直接转动方向盘，驱动摆线马达成为泵工况，实现人力转向，保障安全

| 参数项 | 规格值 | 备注 |

|--------|--------|------|

| **排量** | 160cc/r | 每转排量，决定转向速度与力的匹配关系 |

| **额定压力** | 10MPa | 持续工作最大压力 |

| **最大压力** | 12.5MPa | 短时峰值压力 |

| **最大背压** | 6.3MPa | 回油侧允许最大压力 |

| **转向形式** | 开芯(Open Center)无负荷反馈 | BZZ1系列特性，适用于简单液压系统 |

| **油口规格** | 进油口/回油口：G1/2<br>工作油口：G3/8 | 标准螺纹接口，便于安装 |

| **安装方式** | 法兰连接 | 需保证与转向柱同轴度，轴向间隙1mm |

| **适用介质** | 抗磨液压油，粘度32-68cSt | 推荐使用符合GB11118.1标准的液压油 |

1.  **高效节能**：开芯设计在非转向状态下液压油无阻碍回流，系统能耗低

2.  **安全可靠**：具备**人力应急转向**功能，液压系统故障时仍可操控车辆

3.  **安装灵活**：整体式结构，体积紧凑，适配多种车辆底盘布局

4.  **转向精准**：摆线计量马达保证转向角度与方向盘转角严格对应，无空行程

5.  **维护简便**：密封件标准化，易更换；内部结构设计合理，故障率低

BZZ1-160C系列液压转向器适用于以下设备的转向系统：

*   **农业机械**：大中型轮式拖拉机（40-280马力）、联合收割机、播种机等

*   **工程机械**：装载机、叉车、压路机、小型挖掘机等

*   **特种车辆**：洒水车、垃圾清运车、港口机械、林业机械等

*   **船舶领域**：小型船舶操舵系统

#### 安装注意事项

1.  转向器与转向柱连接需保证**同轴度**，轴向预留1mm间隙，避免干涉

2.  固定螺栓需按规定扭矩紧固，防止松动导致转向偏差

3.  液压管路连接前需清洗干净，避免杂质进入系统造成磨损

4.  进回油管路布置合理，避免弯折或过长导致压力损失

#### 维护保养规范

1.  **液压油管理**：定期检查油位，保持清洁；根据工况每500-1000小时更换液压油，推荐使用46#抗磨液压油

2.  **密封性检查**：定期检查各接口密封情况，发现泄漏及时更换密封件

3.  **转向性能检测**：检查方向盘空行程，超过15度需检修；转向力过大时排查系统压力或转向器内部磨损

4.  **过滤系统维护**：定期更换液压油滤芯，防止杂质进入转向器内部

| 故障现象 | 可能原因 | 排除方法 |

|----------|----------|----------|

| 转向沉重 | 1. 液压油压力不足<br>2. 转阀阀芯卡滞<br>3. 摆线副磨损 | 1. 检查油泵压力，调整溢流阀<br>2. 清洗转向器，更换液压油<br>3. 更换磨损部件 |

| 转向不灵敏 | 1. 系统有空气<br>2. 油液污染<br>3. 密封件损坏 | 1. 排除系统空气<br>2. 更换液压油和滤芯<br>3. 更换密封件 |

| 自动跑偏 | 1. 转阀对中不良<br>2. 摆线副磨损不均<br>3. 安装角度偏差 | 1. 调整转阀对中<br>2. 更换摆线副<br>3. 重新调整安装角度 |

| 液压油泄漏 | 1. 密封件老化<br>2. 螺栓松动<br>3. 壳体裂纹 | 1. 更换密封件<br>2. 按规定扭矩紧固螺栓<br>3. 更换转向器壳体 |


BZZ1-160C系列液压转向器凭借其成熟的技术、可靠的性能和广泛的适配性，成为中大型车辆转向系统的优选部件，能显著提升车辆操控性能和驾驶舒适性，降低操作人员劳动强度。
