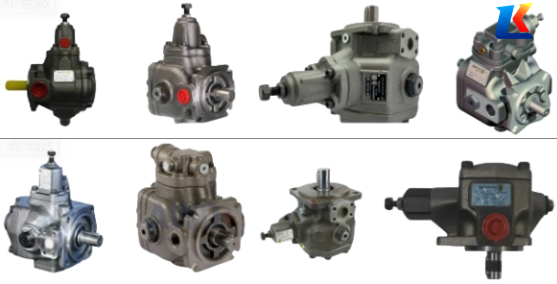

BERARMA布莱玛PVS系列变量叶片泵说明书
一、产品概述
BERARMA布莱玛PVS系列是意大利BERARMA公司生产的低压变量叶片泵(100 bar/1450 psi)，配备机械压力调节装置。该系列有四种标称规格：SIZE 05-1-2-3，每种规格提供三种不同排量选择，排量范围从6cc/rev到200cc/rev，持续工作压力达100bar(1450psi)，峰值压力可达160bar。
PVS系列设计紧凑、服务友好，具有灵活的安装接口，适合空间有限的环境，广泛应用于工业制造、机械设备、汽车工业等领域的液压系统中。
二、核心技术参数
| 参数项 | 规格说明 |
|-------|---------|
| 工作压力 | 持续100bar，峰值160bar |
| 排量范围 | 6cc/rev ~ 200cc/rev |
| 规格型号 | 05, 1, 2, 3四种尺寸，每种尺寸3种排量 |
| 转速范围 | 一般1000-1800rpm，最大可达3000rpm(视型号而定) |
| 旋转方向 | 右手(顺时针，从轴端看) |
| 安装法兰 | 4螺栓，符合UNI ISO 3019/2标准 |
| 端口连接 | UNI ISO 3019/2 - GAS BSP UNI ISO 228/1螺纹 |
| 噪音水平 | 60-72分贝(A) |
| 密封材料 | 标准NBR(丁腈橡胶)，可选FKM(氟橡胶) |
| 适用介质 | 矿物油基液压油，粘度范围10-100mm²/s，温度-20°C至+80°C |
三、结构特点与工作原理
1. 结构组成
PVS系列叶片泵主要由以下组件构成：
- 泵主体：容纳所有内部组件的铸铝外壳
- 驱动转子：带动叶片旋转的核心部件
- 叶片：在离心力作用下紧贴定子内表面形成密封容积
- 定子(移动圆环)：通过改变偏心率来调节排量
- 轴向静水补偿侧分配板：界定入口和出口腔室，平衡压力
- 机械压力调节装置：控制系统压力在设定范围内
- 排量调节机构：包括导块平衡调节螺钉、排量调节活塞、最大容积调节螺钉
2. 工作原理
1. 转子在外部动力驱动下旋转，叶片在离心力作用下从转子槽中甩出，紧密贴合定子内表面
2. 定子内表面为特定曲线形状，转子旋转时，叶片与定子间形成的密封工作容积周期性变化
3. 容积增大时，泵腔产生真空，油液通过配油盘吸油窗口吸入
4. 容积减小时，油液被压缩并通过排油窗口排出
5. 变量调节：通过改变定子偏心距调整输出流量，机械压力调节器在达到设定压力时自动减小排量，保持系统压力稳定
四、安装指南
1. 安装前准备
- 检查泵及组件完好无损，清洁度符合液压系统要求
- 选择干燥、通风、无腐蚀性气体、振动小的安装环境
- 确保安装位置便于操作和维护，避免与其他设备干扰
- 准备合适的柔性联轴器、安装螺栓、密封件等配件
2. 安装步骤
1. 联轴器安装
- 必须采用带凸齿和聚酰胺凸轮的自对中柔性联轴器
- 半联轴器间距严格符合规定值(一般0.5-1mm)
- 泵轴与电机轴精确对齐：同心度≤0.05mm，角度位移≤0.2°
2. 泵体固定
- 用符合ISO标准的螺栓固定泵体，扭矩符合推荐值
- 确保安装面平整清洁，密封垫正确安装，防止泄漏
3. 管路连接
- 吸油管路直径≥泵入口直径，长度尽可能短，减少弯头
- 排油管路根据系统流量选择合适直径
- 吸油口需安装过滤器(精度≤10μm)，确保油液清洁
- 连接前彻底清洗管路，避免杂质进入泵体
4. 电气连接(如带电机)
- 确保电机转向与泵要求一致(顺时针，从轴端看)
- 连接保护接地，确保安全
3. 安装后检查
- 手动盘车检查泵轴转动是否灵活，无卡滞现象
- 检查所有连接是否牢固，密封是否可靠
- 确认吸油管路无泄漏，过滤器安装正确
五、使用与操作
1. 初次启动
1. 向泵壳和吸油管路注满清洁液压油，排除空气
2. 点动电机(每次1-2秒)，检查转向是否正确
3. 无负载启动，运行5-10分钟，观察泵的运行状态
4. 逐步加载，检查压力、流量是否正常，有无异常噪音和振动
2. 运行参数控制
| 参数 | 控制范围 | 注意事项 |
|-----|---------|---------|
| 工作压力 | ≤100bar(持续)，≤160bar(短时) | 避免长时间超压运行，定期检查压力调节装置 |
| 油温 | 20°C ~ 60°C(最佳)，-20°C ~ 80°C(极限) | 油温过高会加速油液老化和密封件损坏 |
| 油液清洁度 | NAS 7级或更高(ISO 18/15) | 定期检查并更换过滤器 |
| 吸油条件 | 吸油高度≤0.5m，真空度≤0.03MPa | 避免吸空，防止气蚀损伤 |
3. 日常操作注意事项
- 严禁在无油状态下运行，防止干摩擦损坏部件
- 启动前确认系统阀门位置正确，避免憋压
- 定期检查泵的噪音、振动、温度和泄漏情况
- 避免频繁启停，减少冲击载荷
六、维护与保养
1. 定期维护计划
| 周期 | 维护内容 |
|-----|---------|
| 每日 | 检查油位、油温、压力，观察运行状态 |
| 每周 | 检查管路连接、密封件，清洁泵体表面 |
| 每月 | 检查过滤器压差，必要时更换滤芯 |
| 每季度 | 检测油液品质，必要时更换液压油 |
| 每年/5000小时 | 全面检查泵内部组件，更换磨损零件和密封件 |
2. 维护操作要点
1. 液压油更换
- 停机并释放系统压力后进行
- 彻底排空旧油，清洗油箱
- 加注符合规格的新油，油位达到油标规定位置
2. 密封件更换
- 拆卸泵时注意保护精密部件
- 更换所有O型圈和密封件，使用原厂配件
- 安装前涂抹清洁液压油，避免损伤密封面
3. 内部检查与维修
- 检查叶片、转子、定子和配油盘的磨损情况
- 叶片顶端磨损超过0.5mm应更换
- 定子内表面如有划痕或磨损应修复或更换
- 配油盘磨损或密封带损坏应更换
七、故障诊断与处理
| 故障现象 | 可能原因 | 处理方法 |
|---------|---------|---------|
| 无压力/流量 | 1. 转向错误<br>2. 吸油管路泄漏<br>3. 叶片损坏或卡死<br>4. 压力调节装置故障 | 1. 调整电机转向<br>2. 检查并修复吸油管路<br>3. 拆卸检查叶片，更换损坏部件<br>4. 检查压力调节器，重新设定或更换 |
| 压力波动大 | 1. 油液中有空气<br>2. 配油盘磨损<br>3. 定子偏心调整不当<br>4. 过滤器堵塞 | 1. 排除系统空气<br>2. 检查配油盘，必要时更换<br>3. 重新调整定子偏心<br>4. 清洗或更换过滤器 |
| 噪音过大 | 1. 吸油不足/气蚀<br>2. 联轴器不对中<br>3. 轴承磨损<br>4. 叶片或转子损坏 | 1. 检查吸油管路，降低吸油高度<br>2. 重新对中联轴器<br>3. 更换轴承<br>4. 检查并更换损坏部件 |
| 油温过高 | 1. 系统压力过高<br>2. 油液粘度不当<br>3. 冷却系统故障<br>4. 内部泄漏严重 | 1. 检查并调整系统压力<br>2. 更换合适粘度的液压油<br>3. 检查冷却系统，确保正常工作<br>4. 检查密封件和内部组件，修复泄漏 |
| 泄漏严重 | 1. 密封件老化/损坏<br>2. 安装面不平整<br>3. 螺栓松动<br>4. 内部组件磨损 | 1. 更换密封件<br>2. 修复或更换安装面<br>3. 紧固螺栓(按规定扭矩)<br>4. 检查并更换磨损部件 |
八、安全注意事项
1. 安装和维护前必须切断电源，释放系统压力
2. 避免接触高温油液和部件，防止烫伤
3. 使用合适的工具和防护装备
4. 严格按照操作规程进行操作，避免超载运行
5. 定期检查安全保护装置，确保其正常工作
6. 液压油应按当地环保规定处理，避免污染环境
九、型号说明
PVS系列型号示例：02-PVS05-6-F-H-R-M
| 代码 | 含义 |
|-----|-----|
| 02 | 系列代号 |
| PVS | 产品类型(PVS低压变量叶片泵) |
| 05 | 规格尺寸(05, 1, 2, 3) |
| 6 | 排量(cc/rev) |
| F | 安装法兰类型 |
| H | 轴类型 |
| R | 旋转方向(右手) |
| M | 密封材料(NBR标准) |
十、售后服务与支持
如需进一步技术支持，可联系BERARMA布莱玛授权经销商或售后服务部门。建议保留产品型号、序列号和购买日期等信息，以便获得更快捷的服务。
具体细节请以BERARMA官方发布的产品手册和技术文档为准。
